として使う簡単な配線方法です。
ブレーキと連動でワーニングフラッシュする
だけなので基盤からの配線は全て繋ぐ必要
はありません、しかもテールから電源を取る
のでトランクルームのみの配線作業で完成
します。
赤 電源
基盤の電源はブレーキランプ+に接続してください。
黄
ブレーキ連動作用の入力
これもブレーキランプの+に接続
LEDバックフォグの+電源もブレー
キランプの+に接続してください。
白
点灯させるバックフォグLEDをアースコントロールし
ますのでLEDのマイナス側を切断してLEDのマイナ
ス側に繋いでください。
黒
マイナスアース
青
不要
紫
不要
緑
不要

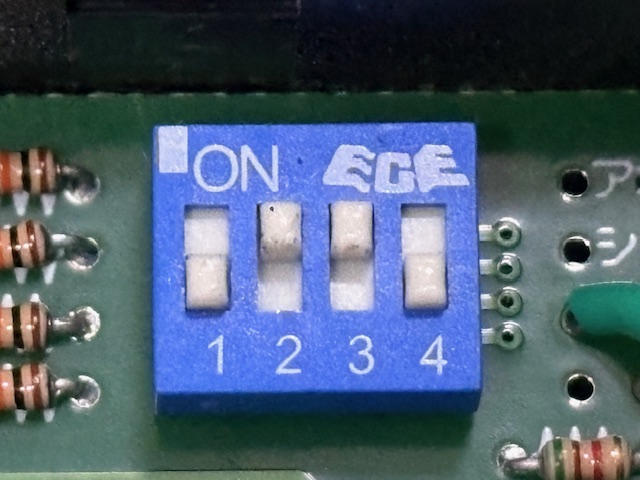

基盤のディップスイッチ
ディップスイッチ1を下にして下さい。
ディップスイッチ2を上にして下さい。
ディップスイッチ3は使わない
のでどちらでも良いです。
ディップスイッチ4は使わない
のでどちらでも良いです。
