バルブ付きサイレンサーVer15の溶接手順です。

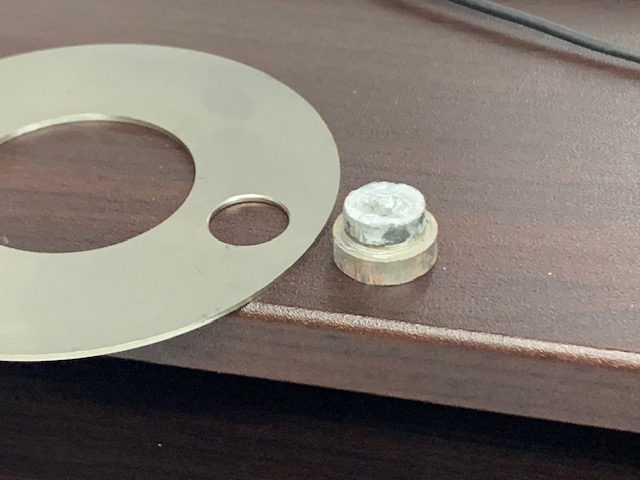

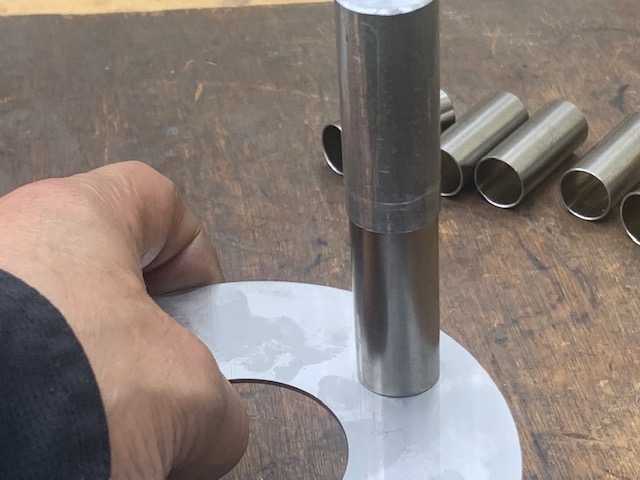

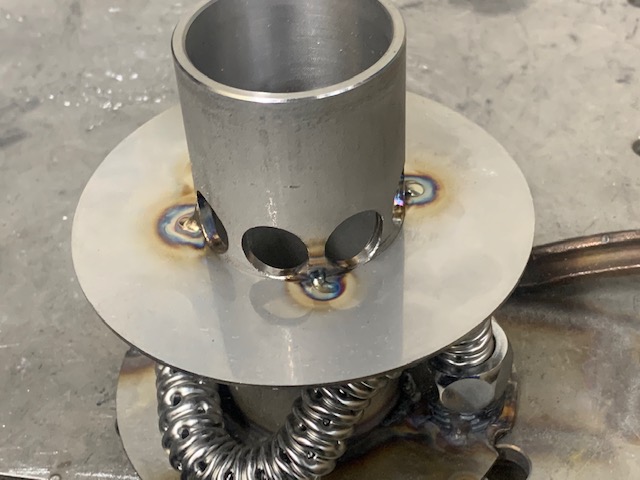

治具を使ってボスを位置決めして



ボスを4個とも点溶接してください。

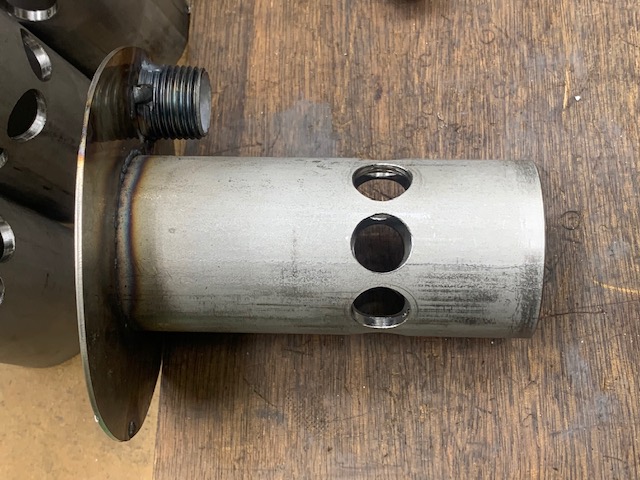

シリンダーはこの向きで円盤と溶接します、ボスの位置は
自由です、内側は溶接不要、外からナメ付けのみでOKです。

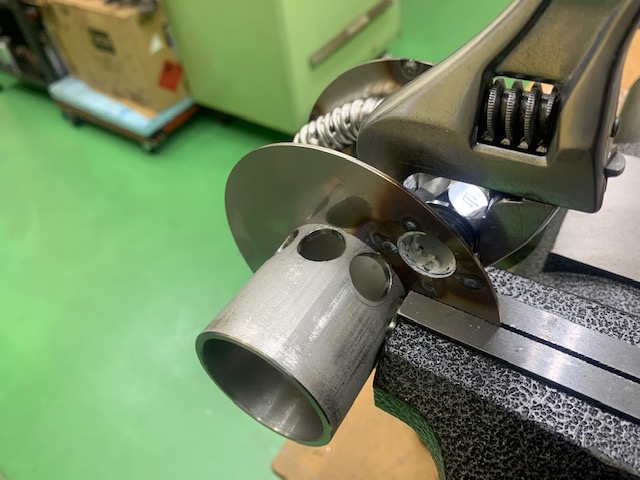

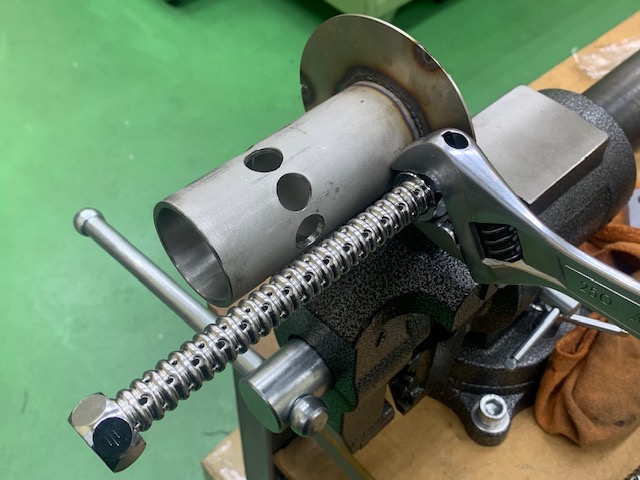

万力に掴んで蛇腹パイプ2本をシッカリ取り付けします、
当然ですがゴムパッキン無しで組み付けます。

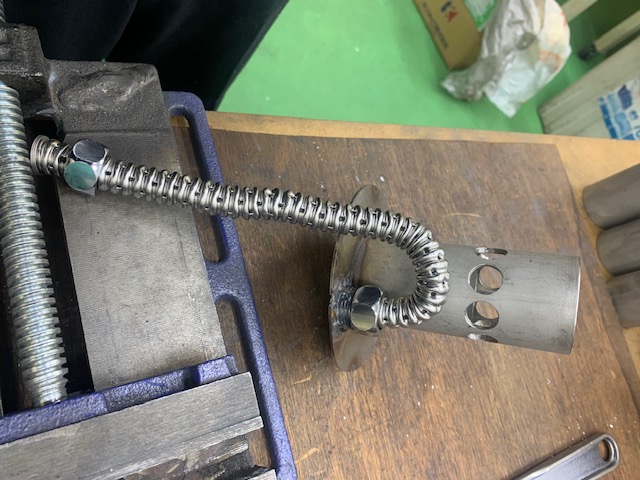

始めに最小Ｒで１８０度Ｕターンさせます。



あとはシリンダーの周り回って

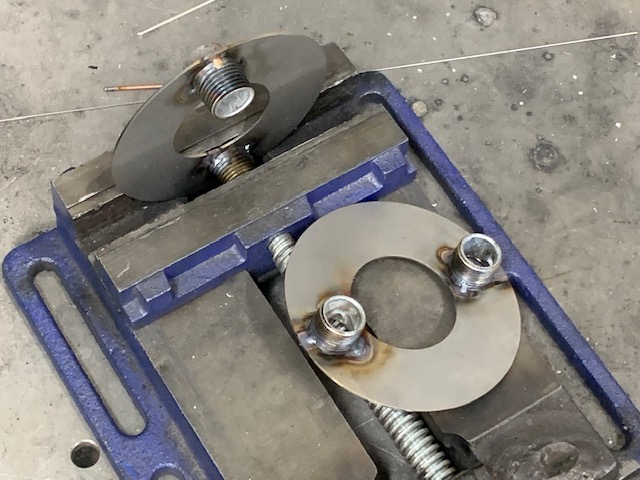

２枚目の円盤のボス2個に繋いでシッカリ締め込みます。



締めた後は２枚目の円盤をシリンダー８個穴の
下で点溶接均等４ヶ所します、ボスの向きやシリ
ンダー穴の向きは自由です



グラスウールを隙間なく詰め込みます、はみ出たの
はサシなので隙間から押し込めば結構入りますよ。

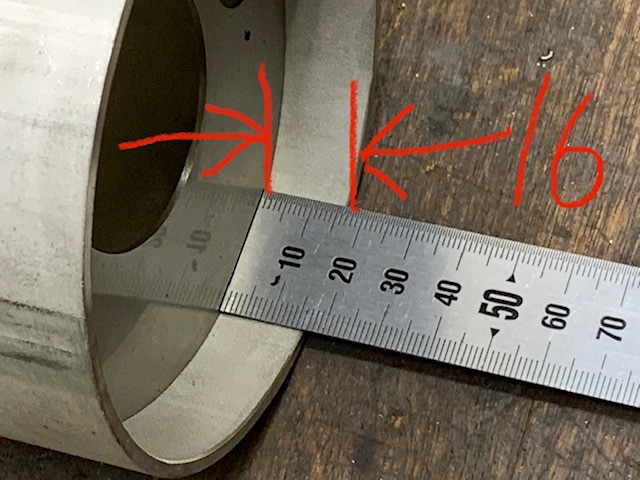

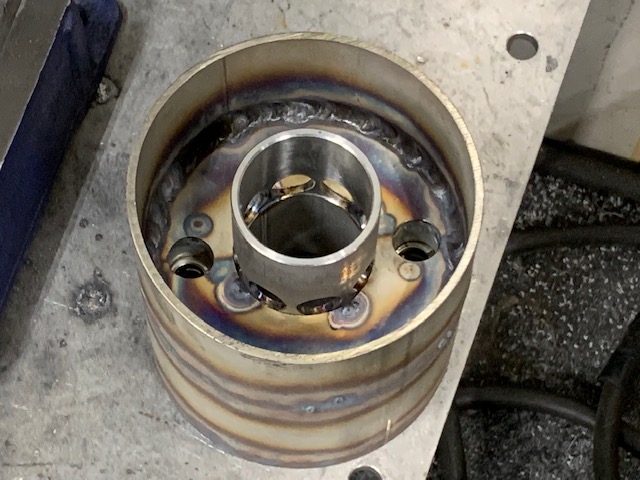

底板は端から16ミリのとこに全周溶接です。



次にこちら側も全周溶接です、中心のシリンダーは点溶接のままでＯＫです。

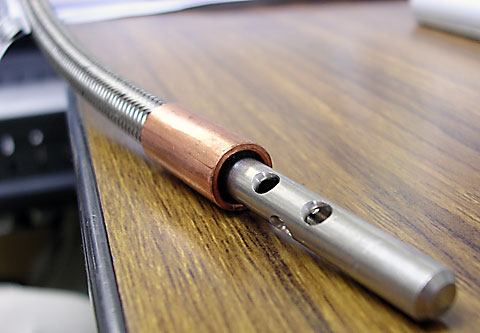

最後にガス検用プローブ挿入用のパイプを片側のみ付けます。



パイプ溶接はどちらに溶接しても同じなので、
どちらでも良いです、（片側1カ所のみ）

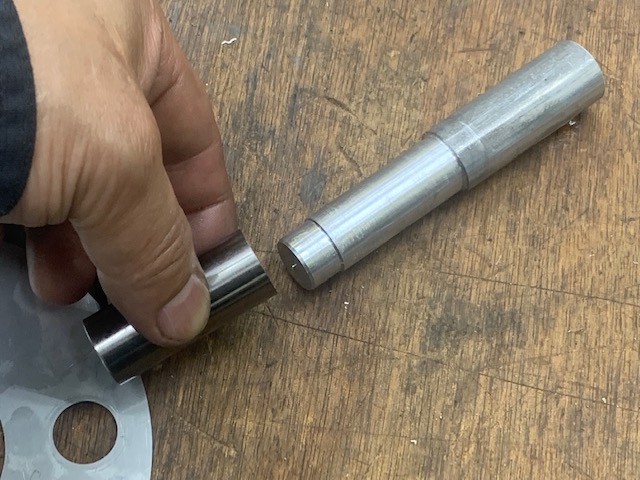

サイレンサー穴とパイプ穴はセンターが合うように治具を差し込んでください



治具とパイプを入れてます、治具棒は返却不要なので保管しといてください。



狭くて手が入らないので薄肉パイプは点溶接でOKです、なるべく見栄
え重視で垂直にして溶接してください、斜めになるとカッコ悪いので。
