2025.2.11

今日はトゥデイオーナーが来たのでドラシャが真っ
直ぐになる位置に二人でエンジンを回して、この位
置でマーキングしましたよ。

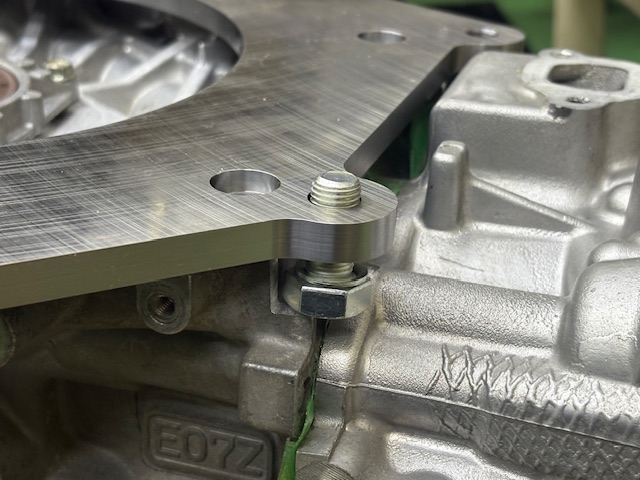

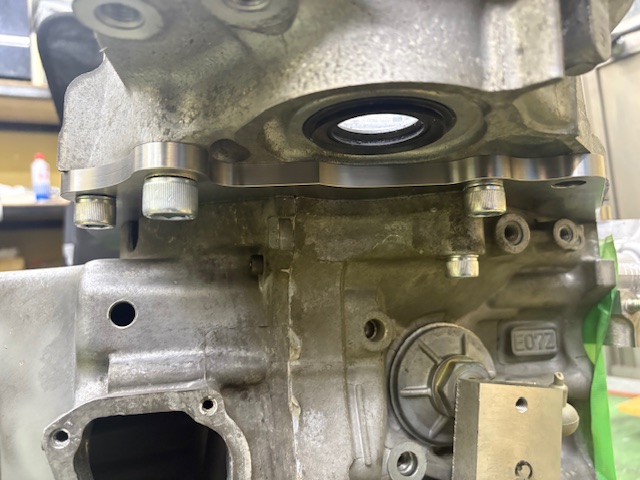

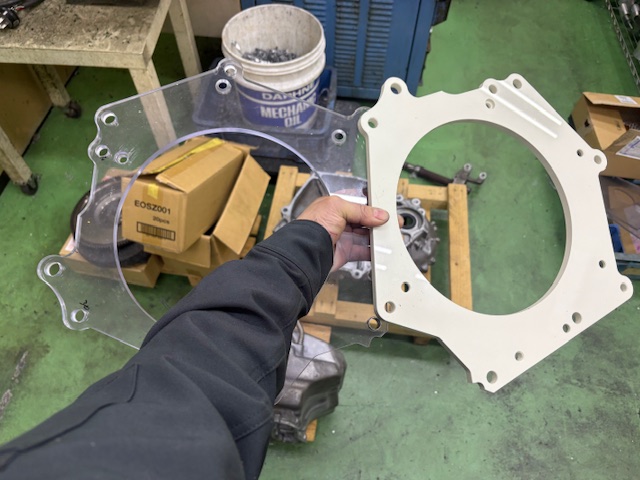

エンジンとミッションの位置関係の2枚の5ミリ板は
こんな感じです、あとCR-Zミッションのギアー回転
方向は逆転なんですがオーナーがこの方法でし
か道がないのでオーナーの希望で進めてますよ

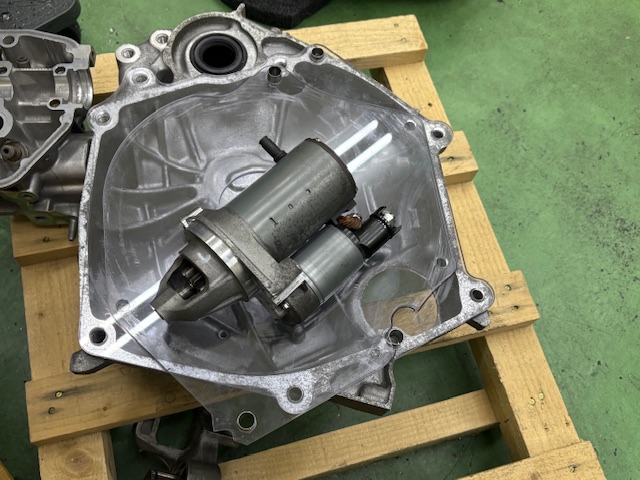

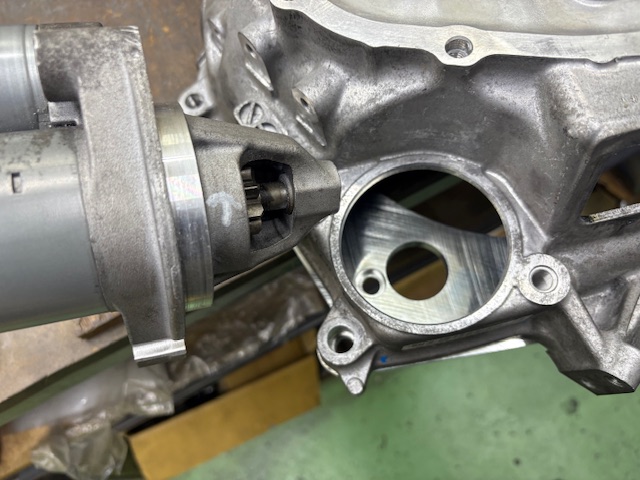

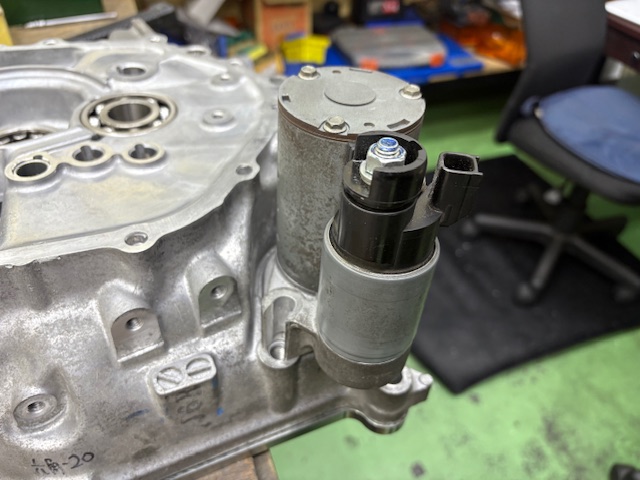

セルはN-BOX用がCR-Zの反対側に付くので、こ
れを加工して使えば正転で回るのはオーナーが
確認済みです、さすがホンダマニアですね。

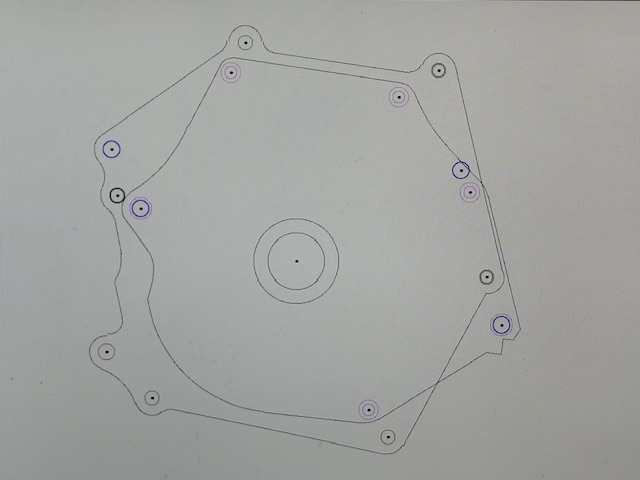

CAD図面のトゥデイエンジンを5.8度回して
CR-Zミッションデーターと合体させました。

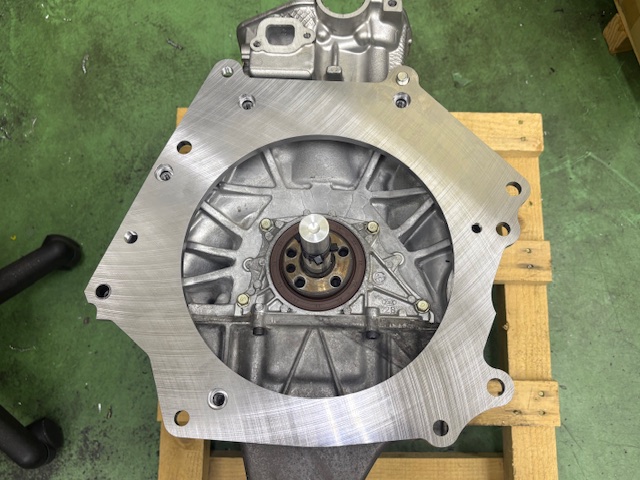

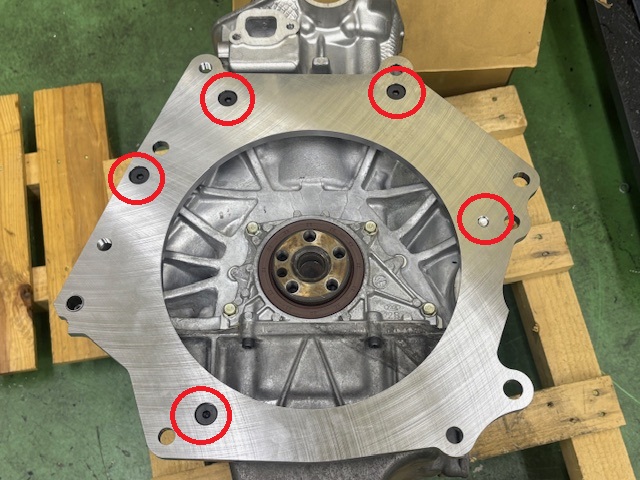

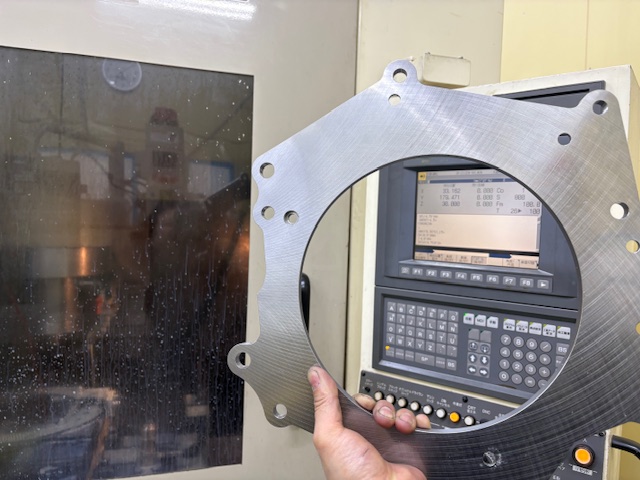

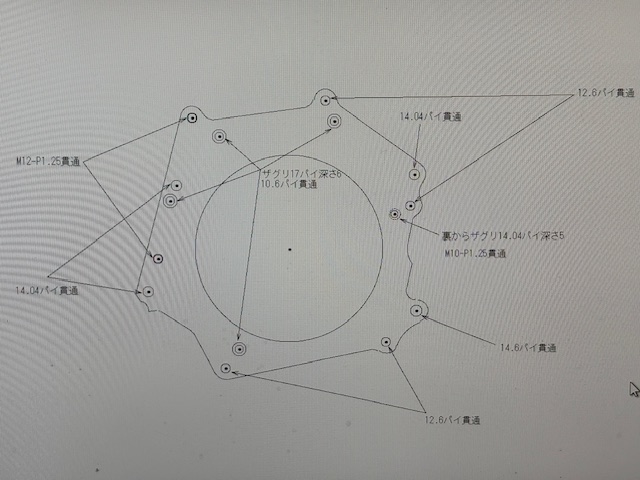

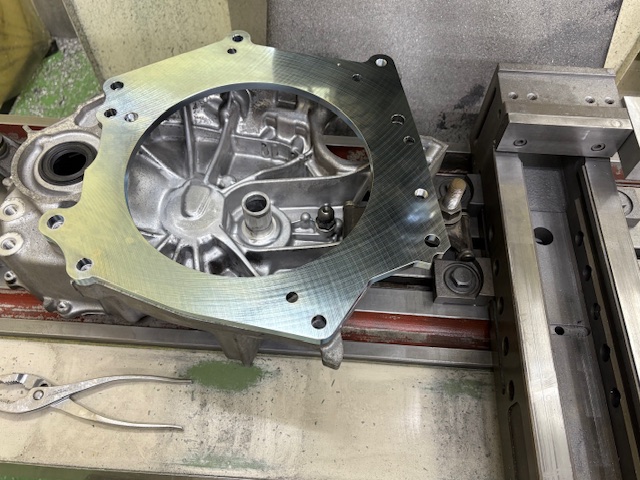

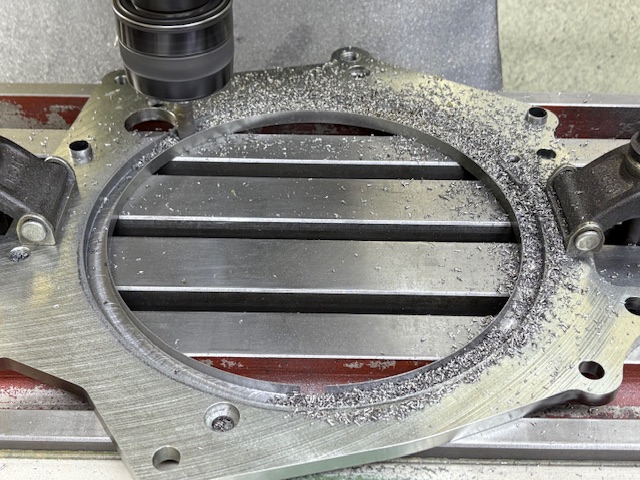

10ミリ板1枚物のCAD図面に改良
しました、上手く行くかな〜(汗)


2025.2.9

今日は休日出勤してRZ34ニスモのリアメンバー
カラーを作ろうとしたけど、気温1度で寒いので
設計だけして作業は延期して。

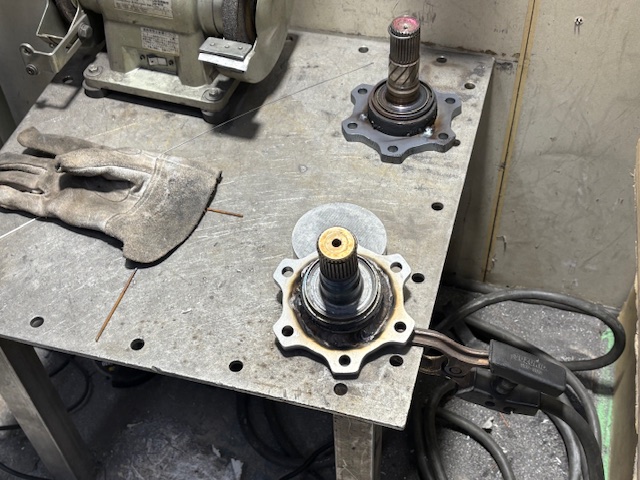

去年から受けていたサイドフランジをガンガン
に電圧上げて溶接して暖を取りました(笑)

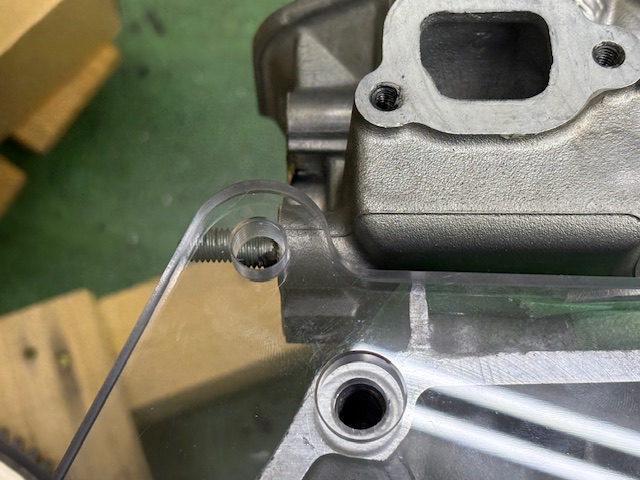

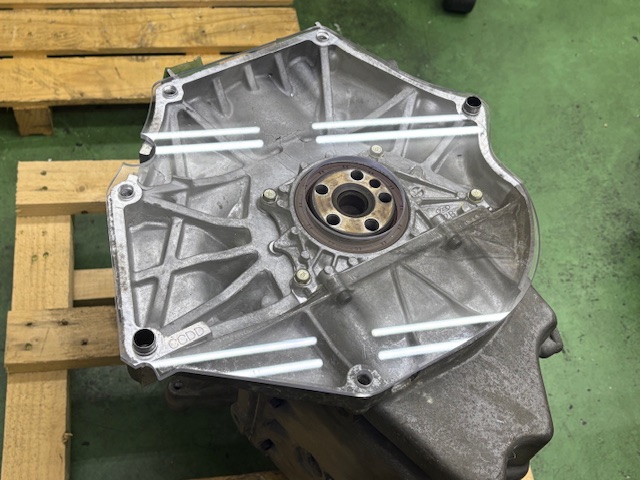

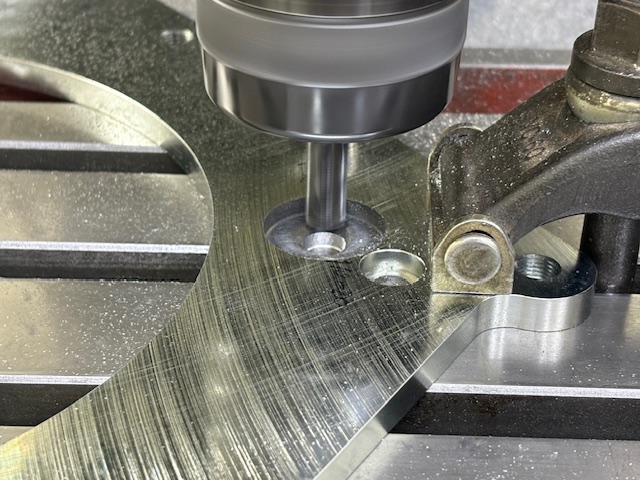

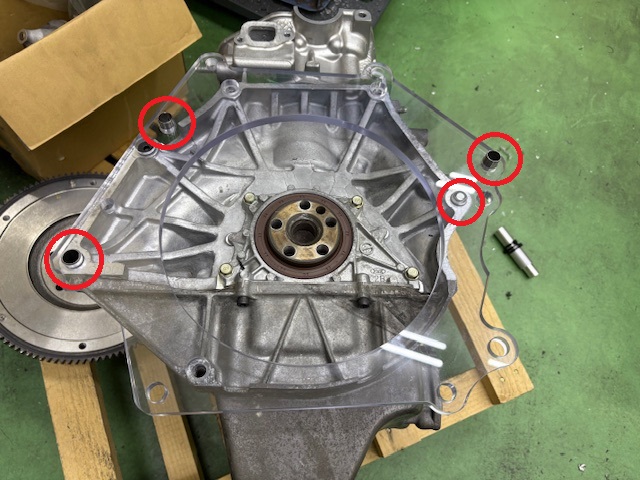

午後から放置してたトゥデイの続きです、プラスチッ
クの試作5ミリ板の機械加工したのをエンジンに付
けました、位置関係完璧ですね、ここまでは設計に
問題無いです。

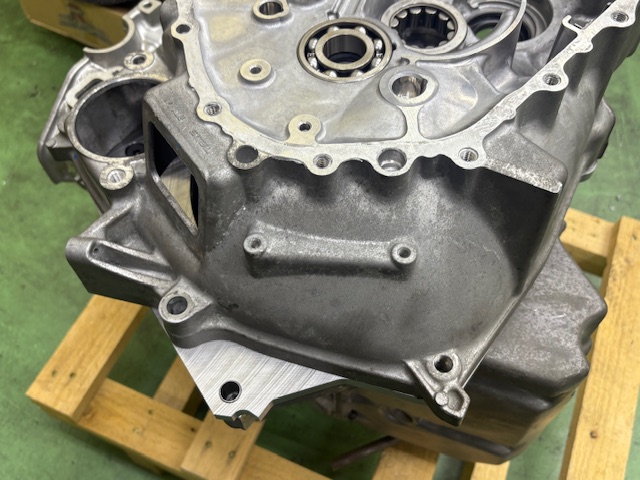

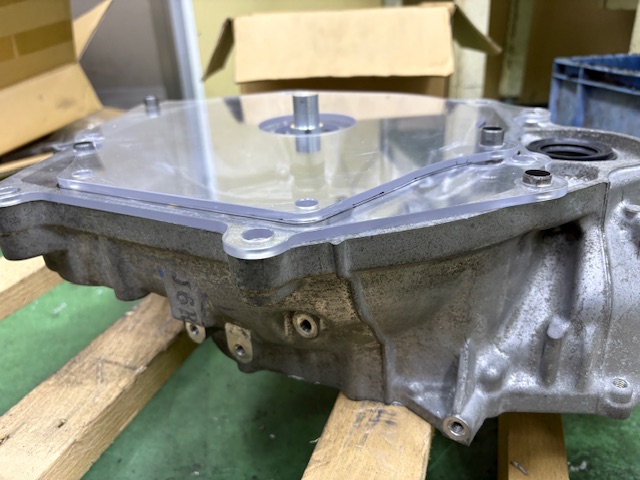

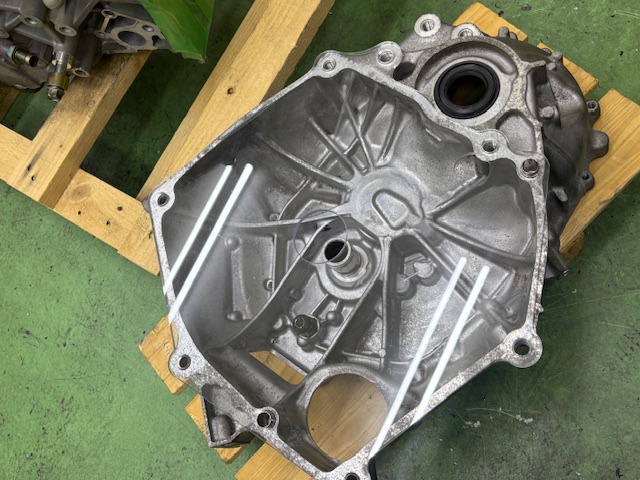

CR-Zミッションにもプラスチック板を合わせました
、これも完璧です、ここまではFR用ミッションアダ
プターと同じやり方なので簡単なんですが・・・・

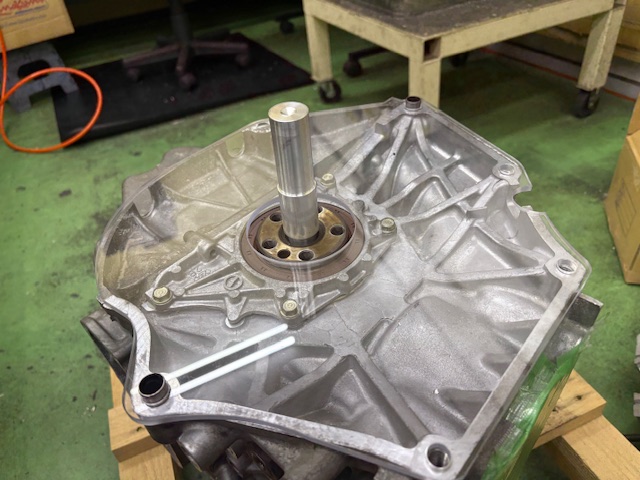

FF車なのでドラシャの位置関係があります、とりあ
いず心出しシャフトを作ってクランクに圧入して。

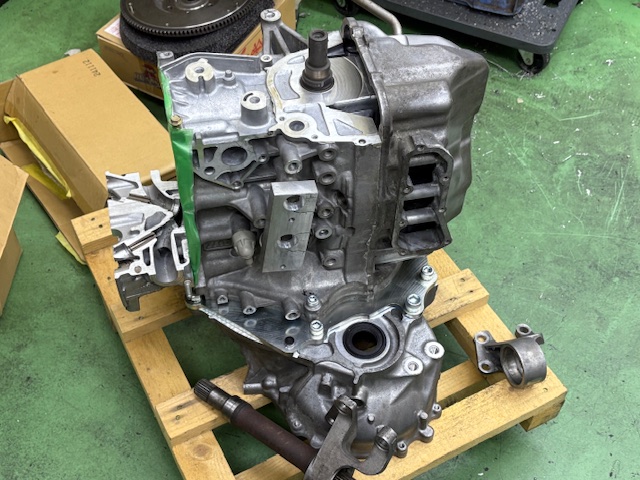

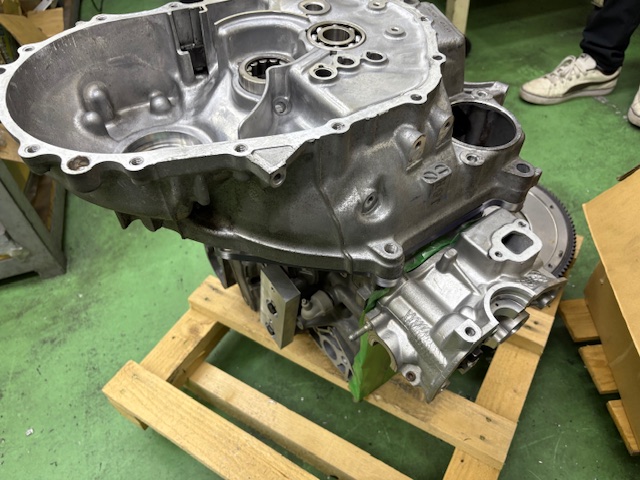

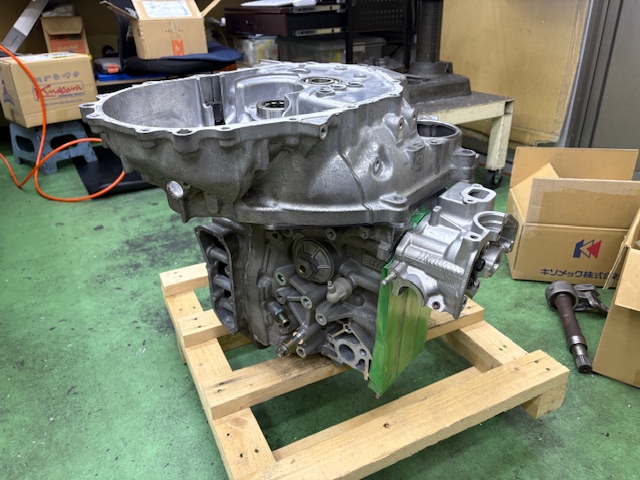

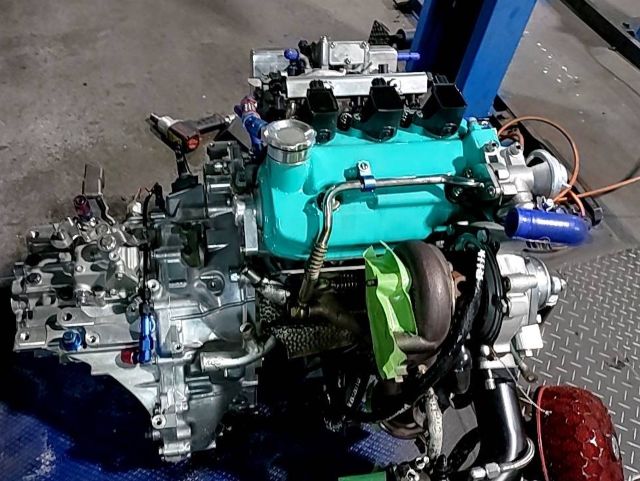

トゥデイエンジンとCR-Zミッション合体させてみまし
た、シリンダーヘッドも何とかかわしましたよ、5ミリ
のプラ板を2枚挟み込んでるのでアダプターは最後
に鉄10ミリで製作しますが、これでもエンジンルー
ムに収まるか不安です、CR-Zミッション強そうです
が結構大きいですね。

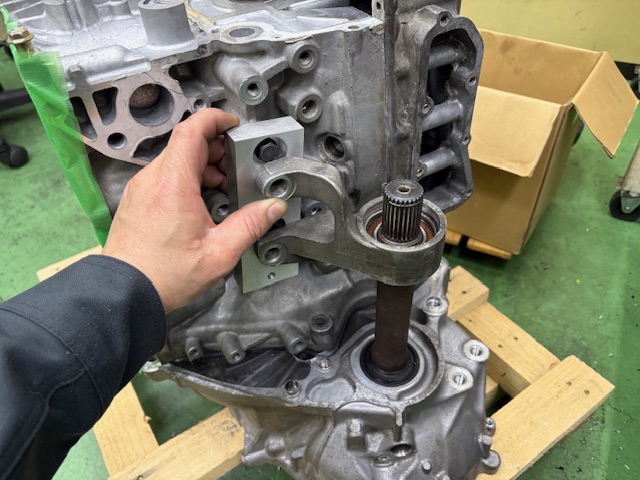

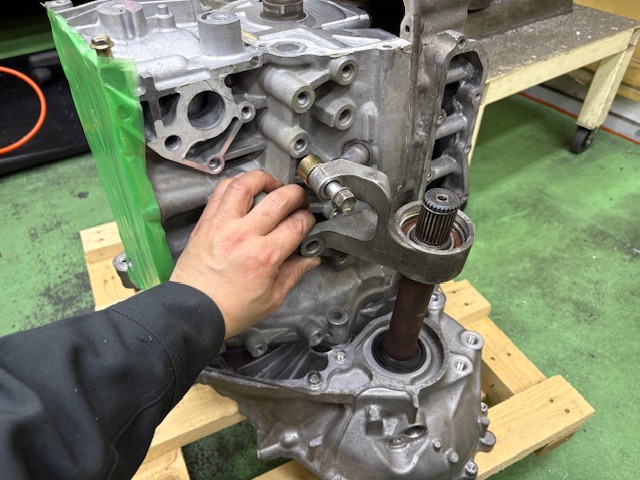

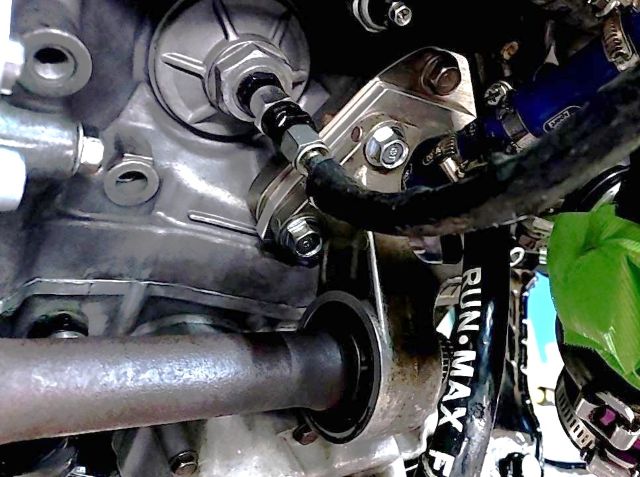

問題は流用するCR-Zのドラシャのブラケットがトゥ
デイエンジンに共締めしてドラシャが真っ直ぐにな
るとこを探す為に、2枚のプラスチック板を左右に
回転させベストな位置に回転させます、ん〜タービ
ンリターン鉄パイプが邪魔でベストポジションにな
りません、このシステムを1番に装着するトゥデイ
オーナー
を呼んで打ち合わせですね。


2025.1.5

明けましておめでとうございます!、今年も2日か
らバックオーダー品の量産でフル稼働してました

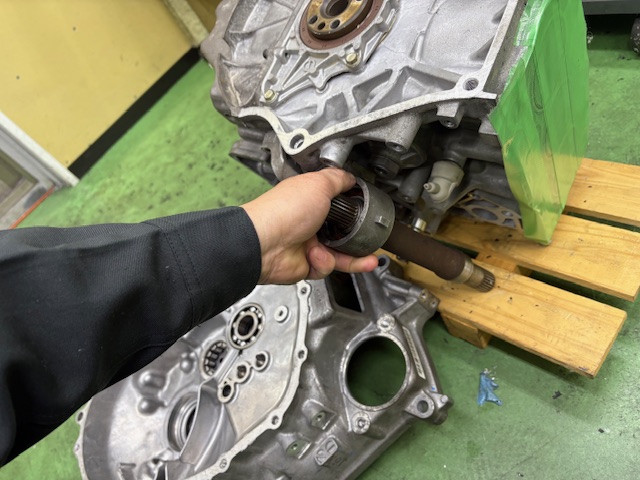

よ、少しだけトゥデイの続きです、ホンダFF車はN
SXと同じで片方のドラシャがシリンダーブロックと
共締めなので作り易い角度でドッキングと言う訳
には行きません(汗)

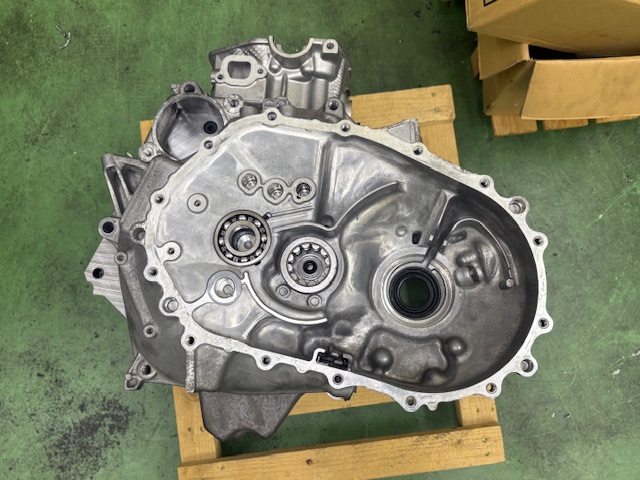

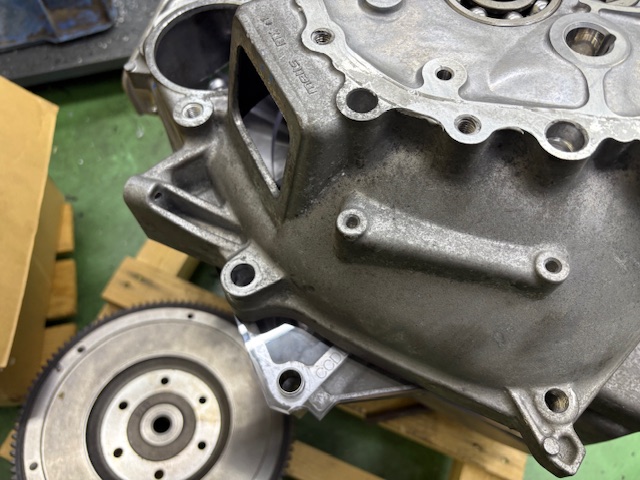

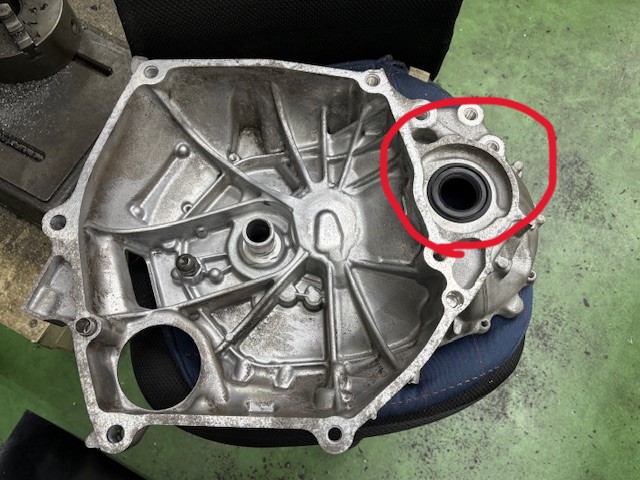

ココにドラシャが固定されるのでミッションの位置
関係が変更出来ません、その位置だとCR-Zの

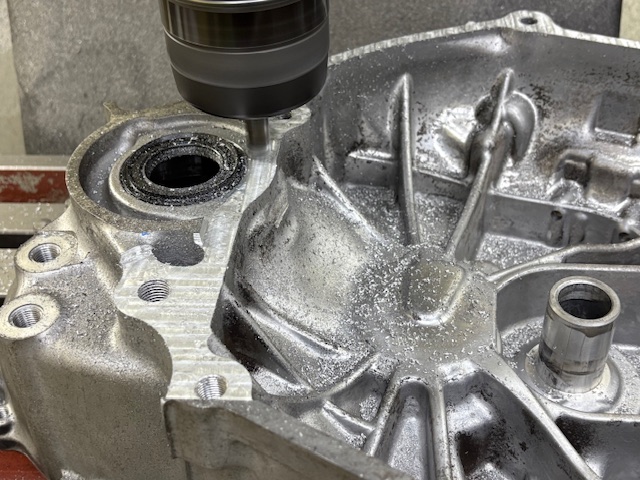

ミッションが大きくて色んなとこに干渉するのでミ
ッションケース加工も必要です、ん〜FRミッション
アダプターより頭痛めますね。

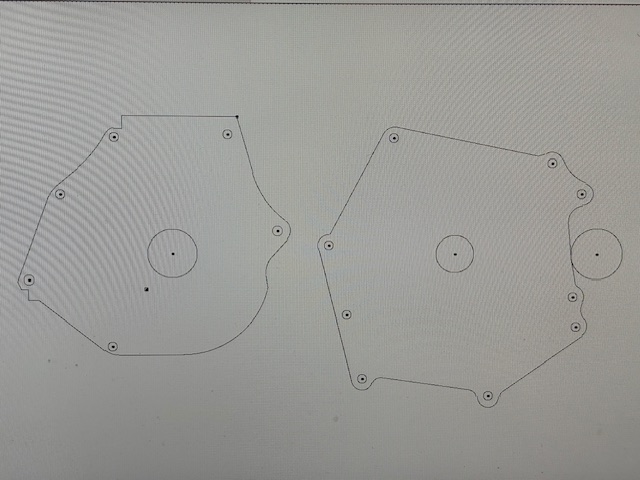

とりあいずエンジンとミッションを別々に採寸しC
ADで書きました、いつも通りプラスチックで仮を
製作し寸法を煮詰めていき最後に鉄で作ります

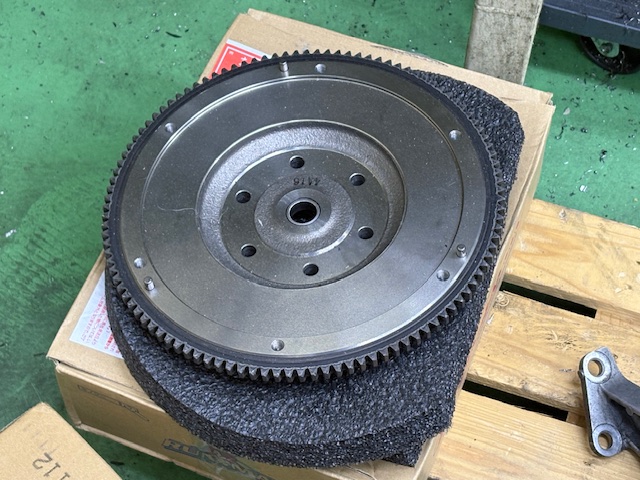

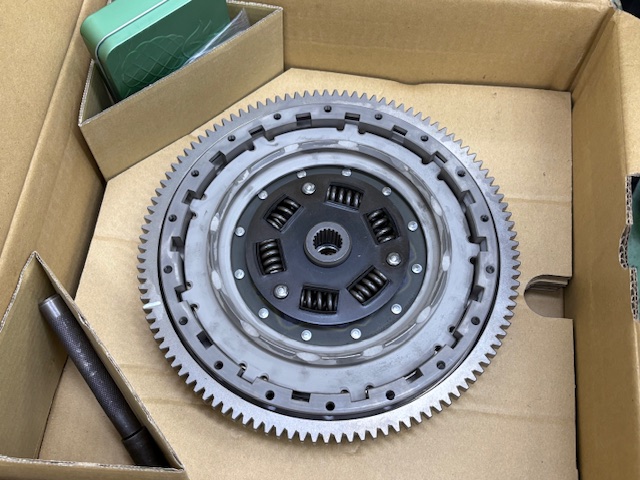

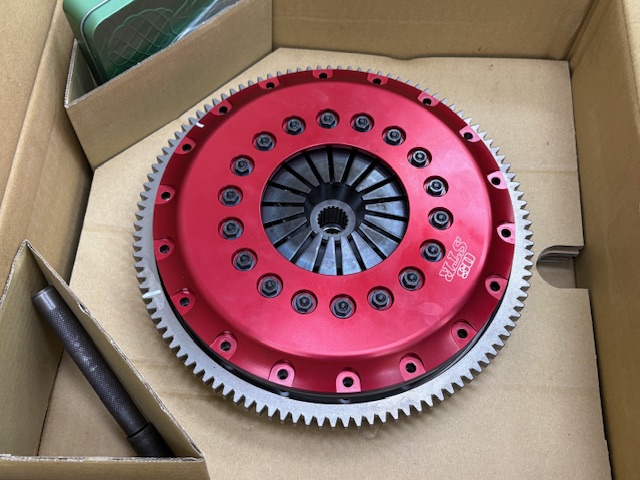

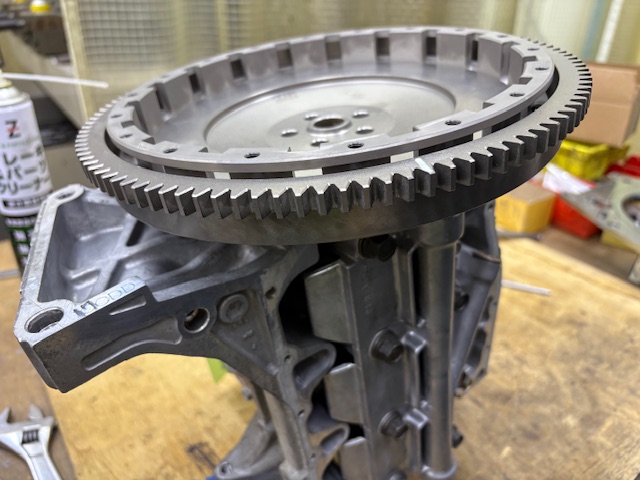

、でもクラッチやセルも加工してなんとか付ける
ので、動くまでにやることが沢山ありますね。


2024.12.31

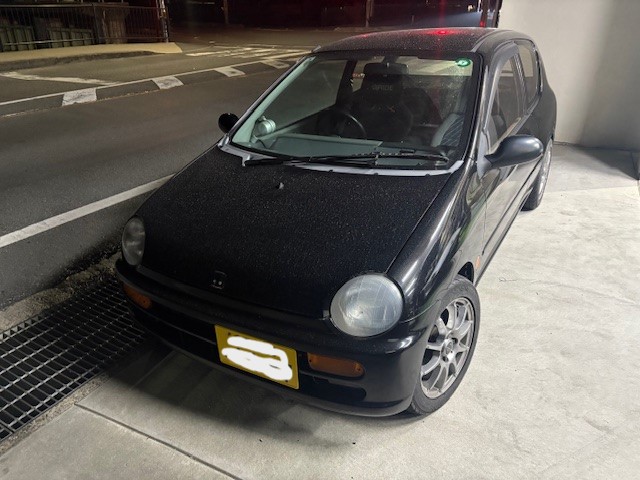

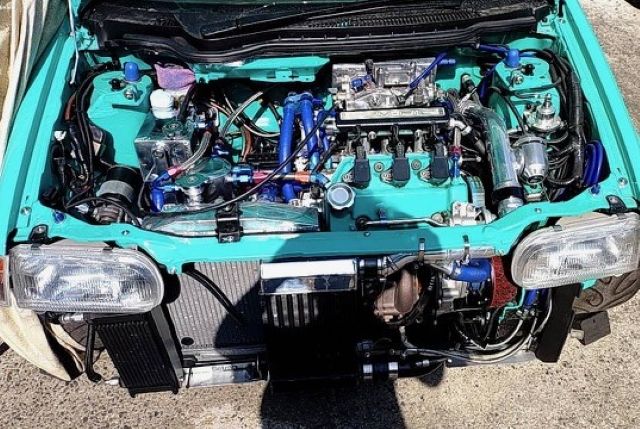

サーキット走るとトゥデイのミッションがブローす
るばかりするのでCR-Zのミッションを付けるキ
ットを製作しますよ、サーキット走る人には協力
してあげたくなりますね!

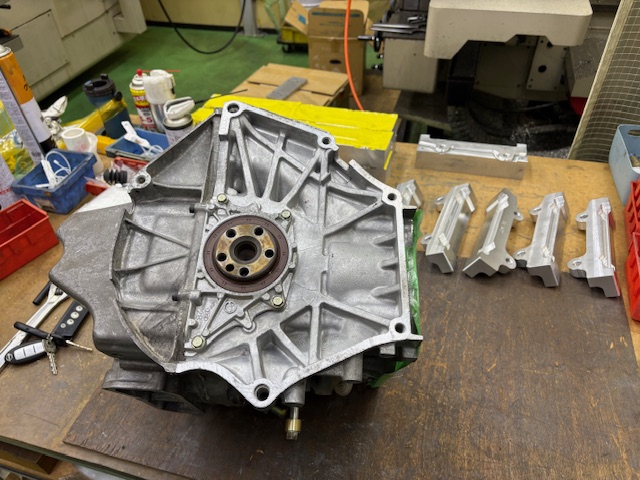

エンジンの採寸だけして大晦日な
ので19時で仕事上がりましたよ。
