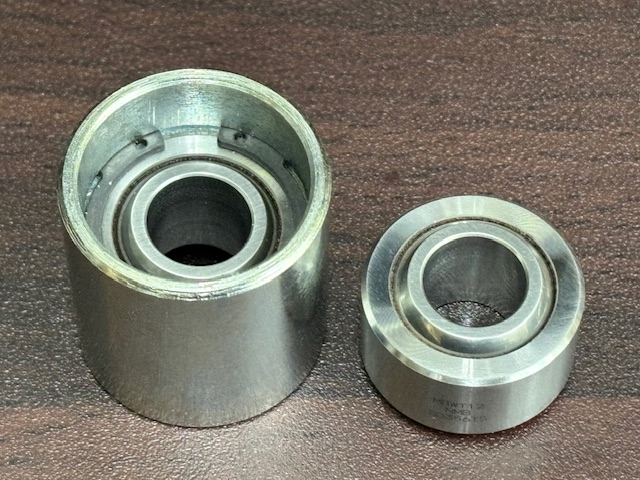

ピロをケースにプレス機で圧入して
スナップリングで固定してください。

圧入公差は+0.013なので硬くはないですがボ
ールを押すと破損するので注意してください。

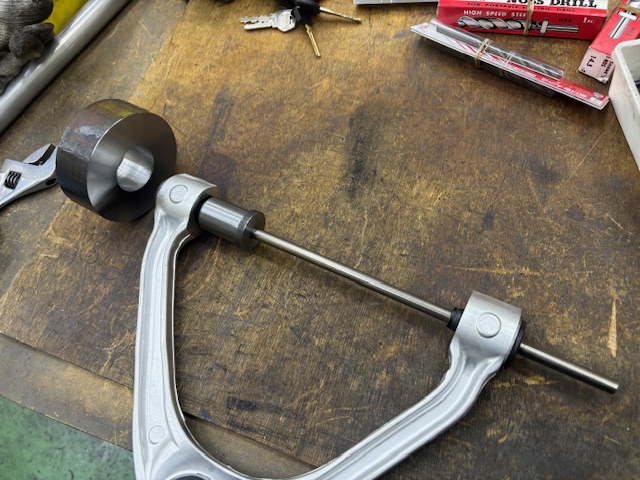

内から外に抜けるプレス工具を用意してください。

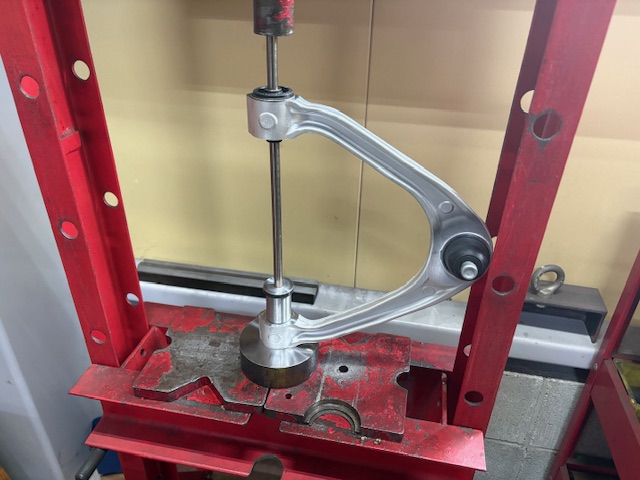

プレス機で純正ゴムブッシュを抜いてください。

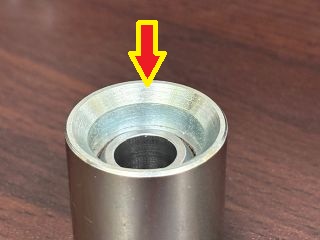

矢印のテーパーがアームの外外の向きにしてから
圧入します、挿入深さは内側が面になるまでです。

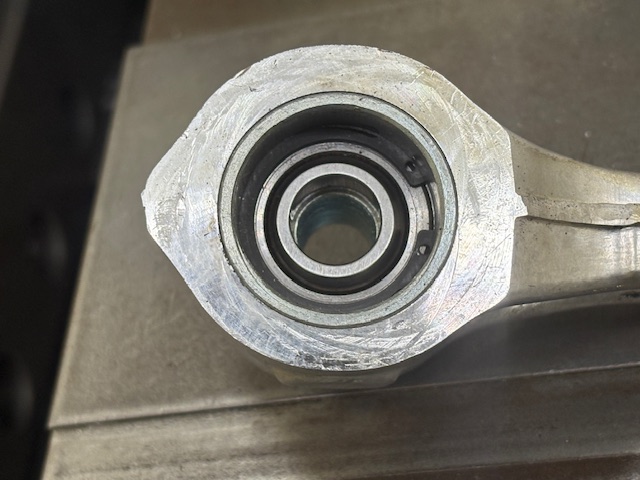

これは内側から見た画像です、スナップリン
グがあるのが内側です、注意してください。

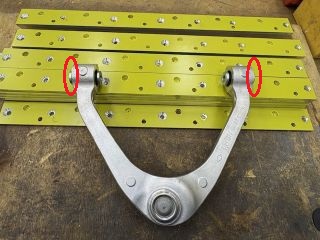

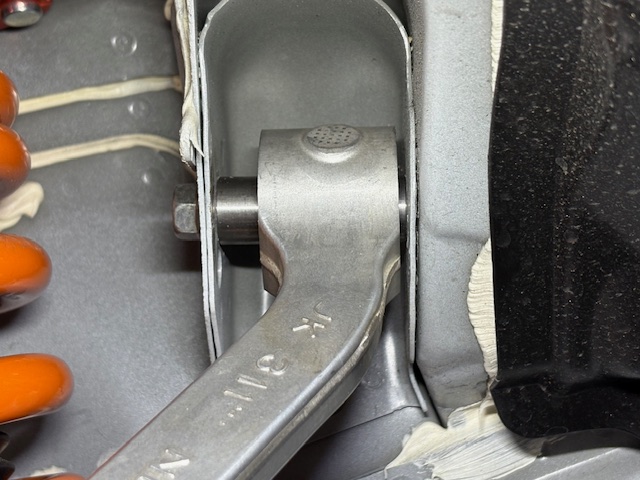

アルミ鋳物の長丸の面とボディーのクリアランスが
狭くなり干渉する恐れがあるので長丸のアーム面
を1.5ミリ削ってください。




弊社の面研は機械がある
ので機械加工しますが。




この様な機械精度は不要です。




精度は不要なのでサンダーで1.5ミリ面研してく
ださい、長丸以外は1.5ミリ以上クリアランスが
あるので加工不要です。

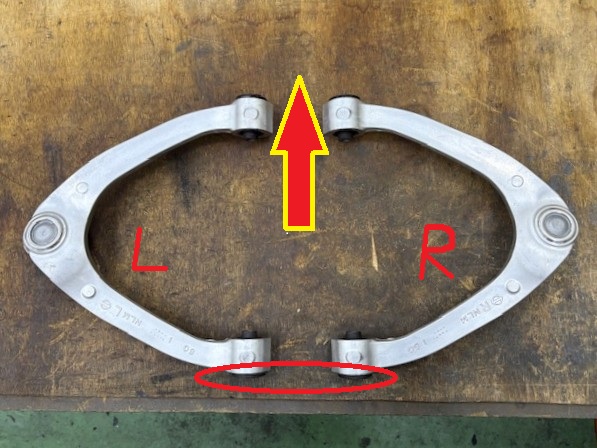

アームが後ろに移動する向きで組んでください。

以下はVer1からVer2にアウターカラー6000円の
を買ってバージョンアップする場合の取説です。


真ん中に固定　　　　　後ろ側に補正して固定　　　　




初期型を購入済みの人には長さの違うインナーカ
ラーを6000円税別で送料無料発送するので連絡
ください。




Ver1の方は矢印のツバを片側だけ切り取ってくだ
さい、クリアランスが狭くなるのでツバがボディー
に干渉してしまいます。




削るのは長丸のとこのみで
OKです他は当たりません。




ツバを削り飛ばして面一にし、
さらに1.5ミリ面研してください。

アーム後ろ側だけの加工で大丈夫で
す、前側にはツバは無いからです。

錆止めで軽くクリアーの缶ス
プレー噴くとベストです。

この程度ならアライメントは取らないで結構ですが
気になる方は取ってください、トーは殆ど変化無い
しキャンバーは固定式だから意味無いと思います。
